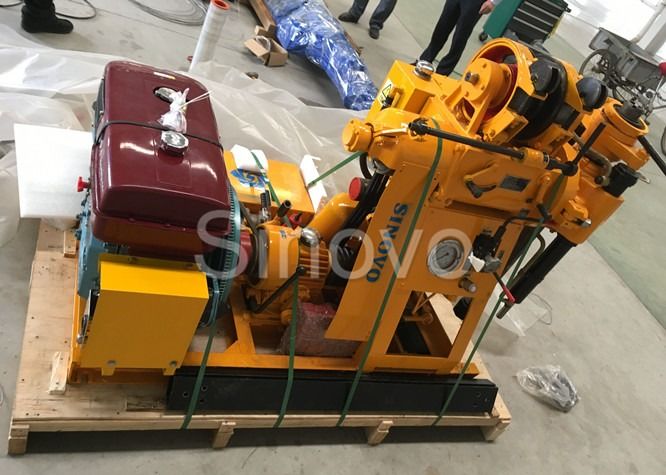

Kleine Sinovo Spindle Core-boormachine voor bodemonderzoek met maximaal 100 m boorgediepte

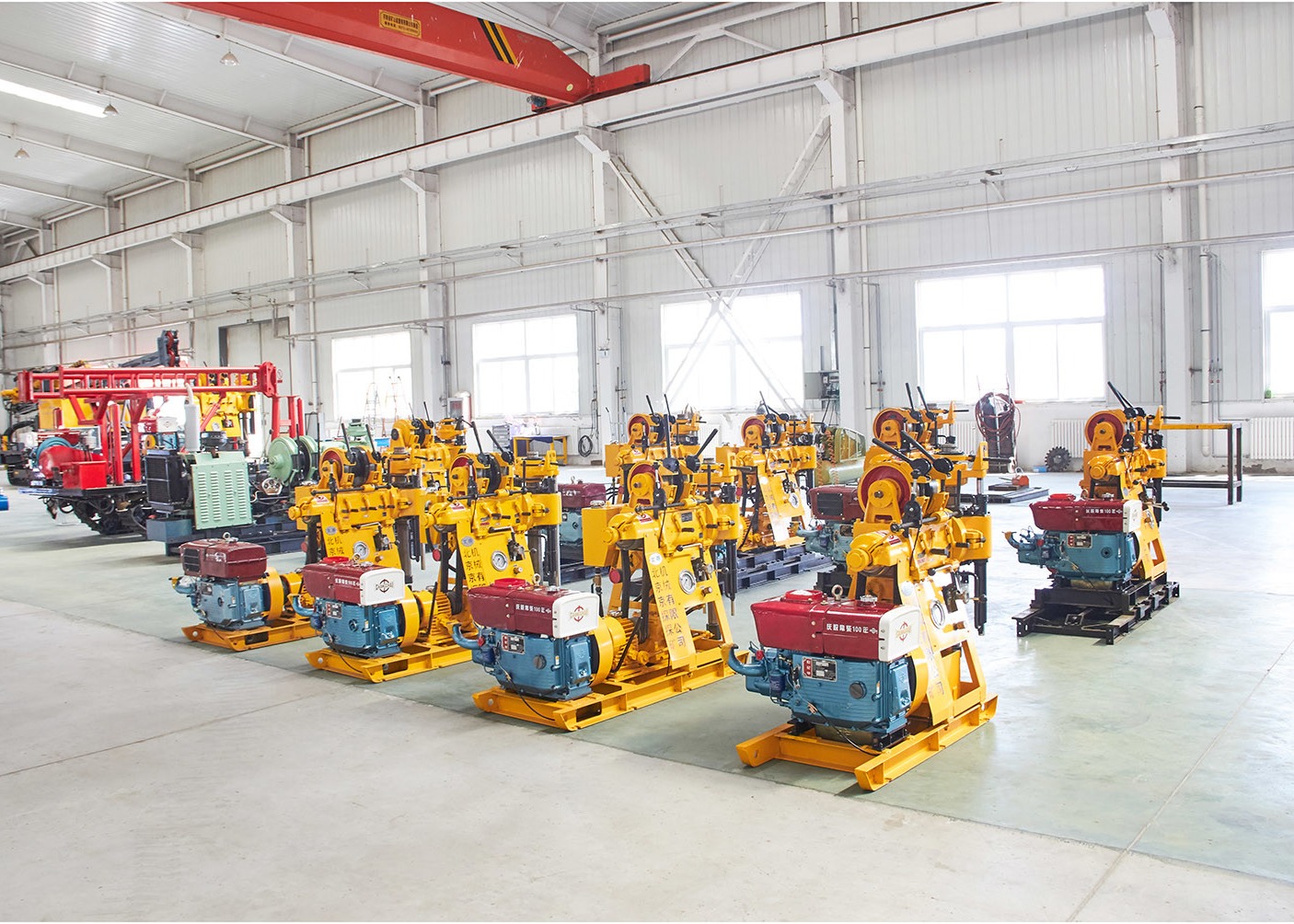

SINOVO Heavy Industry Co., Ltd. is gevestigd in de demonstratiezone voor opkomende industrieën Xianghe, provincie Hebei,die in 2010 door Beijing SINOVO International Corp 120 miljoen RMB is geïnvesteerd en 48000 vierkante meter beslaatHet bedrijf is gespecialiseerd in het onderzoek, de ontwikkeling en de vervaardiging van stalenbouwmachines, zoals kranen, waterputboringsinstallaties, geologische exploratieapparatuur, hydraulische stalenbrekers,Alle producten zijn geslaagd voor ISO9001:2000, CE- en GOST-certificeringen.
De boormodelle XY-1 is een soort lichte boor met oliedrukvoeding.
Toepassingsgebied:
1Geologische verkenning, onderzoek naar fysieke geografie, onderzoek naar wegen en gebouwen, boorputten voor het blazen enz.
2. Diamanten stukken, harde legering stukken en staal schot stukken kunnen worden geselecteerd om verschillende lagen te voldoen.
3Geschikt voor 2 tot 9 stappen siliciumkleurige huidklei en beddengoed etc.
4De nominale boordiepte is 100 meter; de maximale diepte is 120 meter. De nominale diameter van het eerste gat is 110 mm, de maximale diameter van het eerste gat is 130 mm,en de diameter van het eindgat 75 mmDe boordiepte is afhankelijk van de verschillende stratumomstandigheden.
Kenmerken van de boor:
1De machine is ontworpen met een oliedrukvoermechanisme waarmee de boorefficiëntie is verhoogd en de handarbeid is verminderd.
2. Upball chuck, met een hex drive bore bar wordt gebruikt, zodat resetting chuck kan worden gedaan zonder stop. Daarom hoge werk efficiëntie, handige, veilige en betrouwbare werking worden gerealiseerd.
3Het is handig om de toestand in het boorgat te controleren met een drukindicator van de boorbodem.

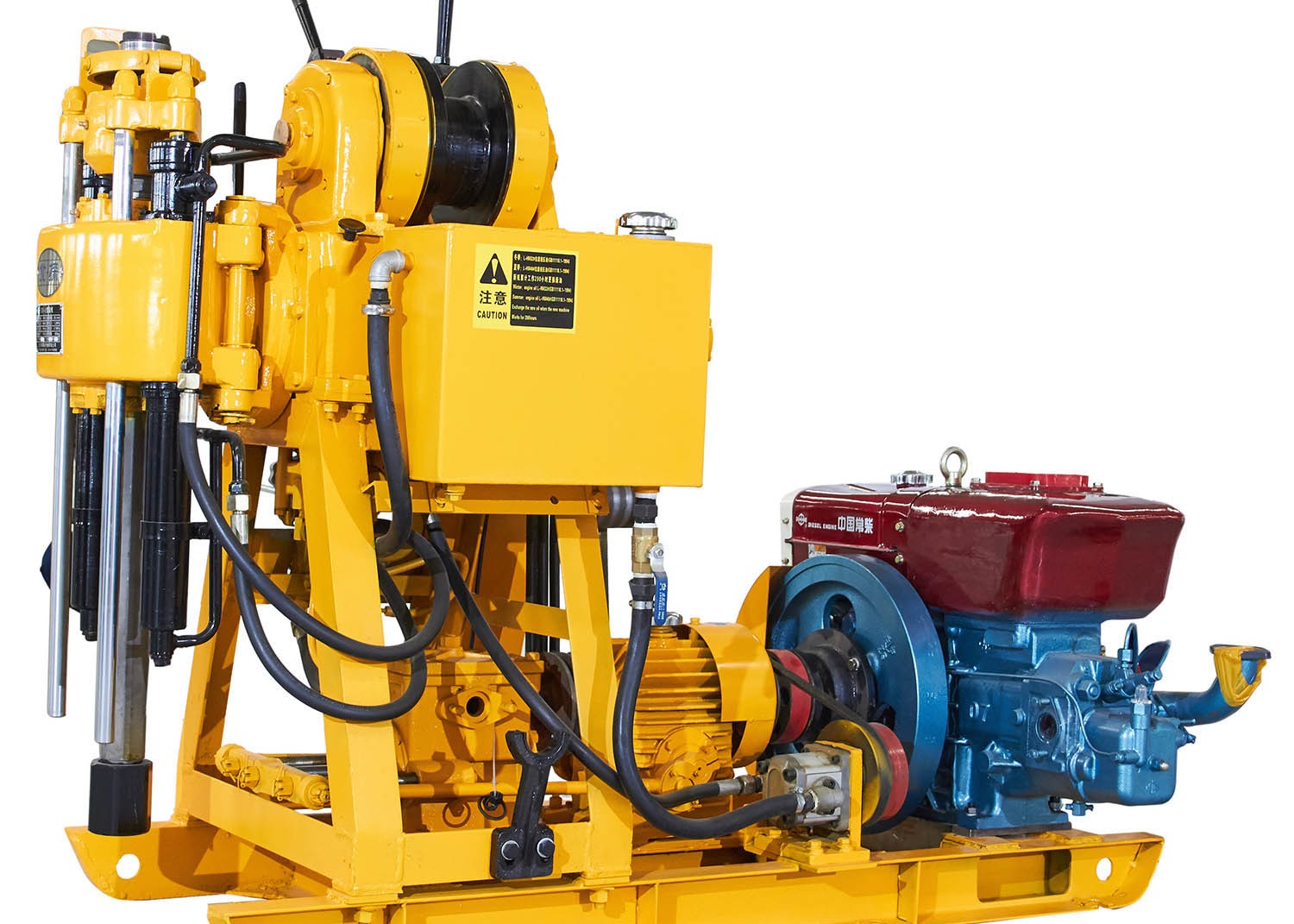

4De waterpomp, de dieselmotor en de boor zijn op hetzelfde frame gemonteerd, waardoor ruimte wordt bespaard.
5De boor is compact van structuur en klein van omvang.lichtgewicht en gemakkelijk te demonteren, daarom is het handig om van plaats tot plaats te verplaatsen en geschikt voor toepassing in vlakte- of bergachtige gebieden.
6Als de kogeltype chuck en de aandrijvingstaaf, kan het complete non-stop roteren terwijl de spindel relift.
Technische specificaties
1Fundamentele parameters
|
Maximale boordiepte
|
100 meter
|
|
Diameter van het begingat
|
110 mm
|
|
Diameter van het eindgat
|
75 mm
|
|
Diameter van de boorstaaf
|
42 mm
|
|
Hoek van boren
|
90°- 75°
|
|
Algemene afmetingen (L X W X H)
|
1640*1030*1440 mm
|
|
Totaal gewicht (niet inclusief vermogenseenheid)
|
500 kg
|
2. Rotatie-eenheid
|
Spindelversnelling (3 posities)
|
142, 285, 570 rpm
|
|
Spindelslag
|
450 mm
|
|
Max. voedingsdruk
|
15 kN
|
|
Max. hefvermogen
|
25 kN
|
|
Max. hefsnelheid zonder belasting
|
3 m/min
|
3Hosting.
|
Max. hefvermogen (een enkele draad)
|
10 kN
|
|
Rotatiesnelheid van de trommel
|
55, 110, 220 rpm
|
|
Diameter van de trommel
|
145 mm
|
|
Omtrek snelheid van de trommel
|
0.42, 0.84, 1,68 m/s
|
|
Diameter van het draadtouw
|
9.3 mm
|
|
De capaciteit van de trommel
|
27 m
|
|
De remdiameter
|
230 mm
|
|
Breedte van de remband
|
50 mm
|
4Waterpomp
|
Type
|
horizontaal, eencilinder, dubbelwerkend
|
|
Maximale verplaatsing ((Met elektromotor)
|
77 l/min
|
|
Maximale verplaatsing ((Met dieselmotor)
|
95 l/min
|
|
Maximale druk
|
1.2 Mpa
|
|
Werkdruk
|
0.7 Mpa
|
|
Diameter van de voering
|
80 mm
|
|
Strijd van de zuiger
|
100 mm
|
5. Hydraulische oliepomp
|
Categorie
|
Versnellingspomp
|
|
Type
|
YBC-12/80
|
|
Nominale druk
|
8 Mpa
|
|
Stroom
|
8 ml/uur
|
|
Nominale snelheid
|
1500 r/min
|
6. Energie-eenheid
|
Type diesel
|
ZS1100
|
|
Nominaal vermogen van diesel
|
10.3 kW
|
|
Nominale toerental van diesel
|
2000 rpn
|
|
Typ van elektromotor
|
Y132M-4
|
|
Nominaal vermogen van de elektromotor
|
7.5 kW
|
|
Nominale toerental van de elektromotor
|
1440 rpn
|
