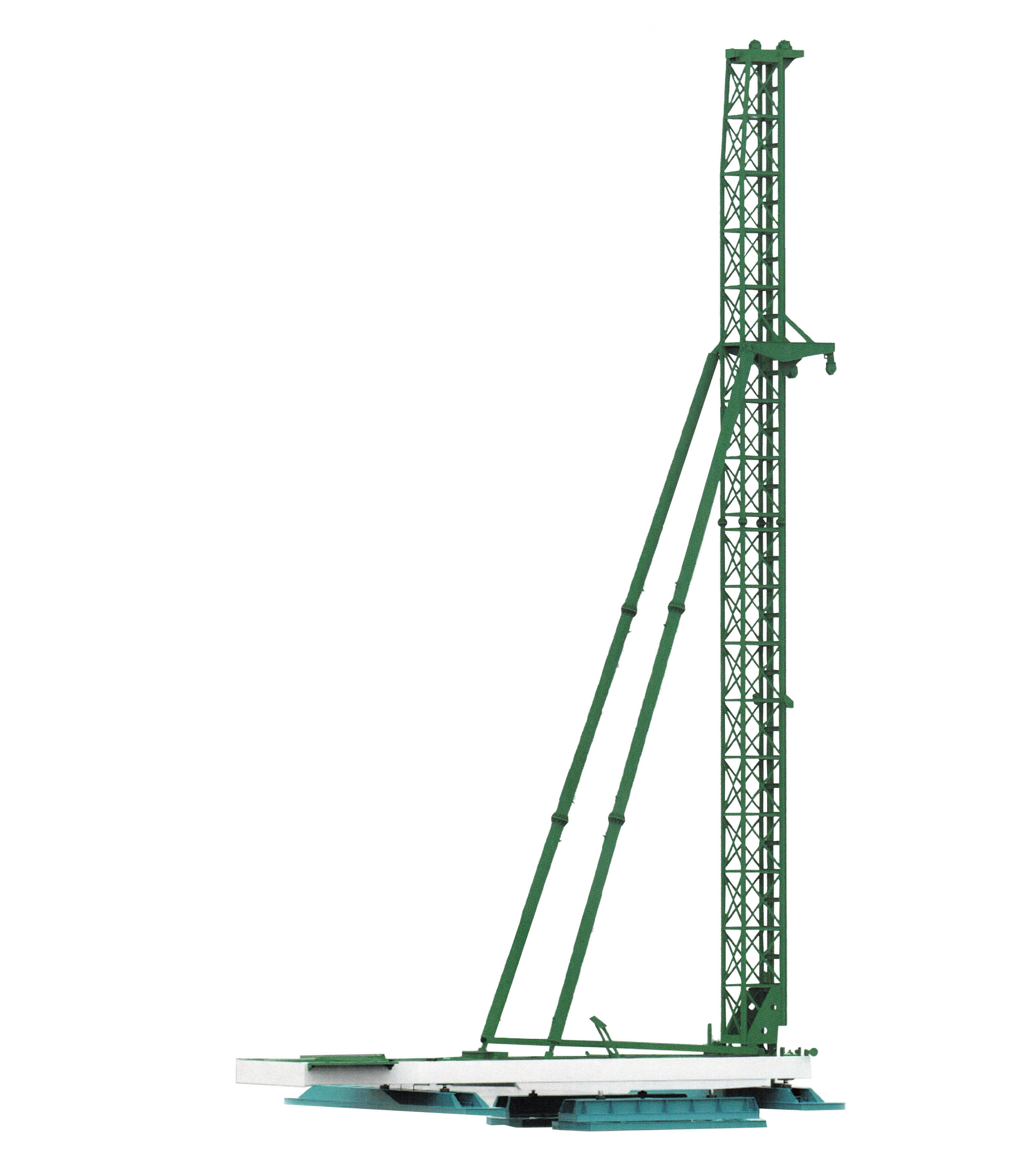

Markeren: | Verstelbare hoogte voet stapel stapel,360-rotatie voetstappilaar |
---|
360° rotatie
Aardingsspanning laag.
Veel gebruikt
Hoge stabiliteit
De meest stabiele bouwstapel
Kan worden gekoppeld aan meerdere apparaten
Zeer kosteneffectief
Facultatieve hoogte voor verschillende stapelsoorten
Technische gegevens van de serie van de voetstapsstapel | |||||
Model | Eenheid | JB120B | JB136B | JB138B | JB168B |
Hoogte van de leider | m | 25 | 25 | 26 | 27 |
Leidergids | mm | 600*φ102 | 600*φ102 | 600*φ102 | 600*φ102 |
Leiderneigingen | ° | Voorwaarts kanteling 2° Achterwaarts kanteling 5° | Voorwaarts kanteling 2° Achterwaarts kanteling 5° | Voorwaarts kanteling 2° Achterwaarts kanteling 5° | Voorwaarts kanteling 2° Achterwaarts kanteling 5° |
Klimvermogen op hellingen | ° | 2 | 2 | 2 | 2 |
Vergrendelingshefboom hoofdwinch 1 set | Maximale sterkte | 8 | 8 | 10 | 12 |
Rolingssnelheid | 0-30 | 0-30 | 0-30 | 0-30 | |
Een touw. | 26NAT6*19W+NF1770-165m | 26NAT6*19W+NF1770-165m | 26NAT6*19W+NF1770-215m | 26NAT6*19W+NF1770-222m | |
Motorvermogen | 37KW-6/650 减速箱 | 37KW-6/650 减速箱 | 45KW-6/750 vermindering van de snelheid | 55KW-/750 减速箱 | |
Aux-winch voor het opheffen van palen 2 sets | Maximale sterkte | 3 | 3 | 3 | 3 |
Rolingssnelheid | 0-30 | 0-30 | 0-30 | 0-30 | |
Draadtouw (stapelheffen) | 16NAT6"19W+NF1770-115m | 16NA6*19W+NF1770-115m | 16NA6*19W+NF1770-115m | 20NAT6*19W+NF1770-138m | |
Motorvermogen | 18.5KW-4/400 减速箱 | 18.5KW-4/500 减速箱 | 18.5KW-6/450 减速箱 | 18.5KW-6/450 减速箱 | |
Aux-winch voor het opheffen van palen 2 sets | Maximale sterkte | 3 | 3 | 5 | 5 |
Rolingssnelheid | 0-33 | 0-33 | 0-33 | 0-33 | |
Een touw. | 18NAT6*19W+NF1770-110m | 18NAT6*19W+NF1770-110m | 22NAT6*19W+NF1770-10m | 22NAT6*19W+NF 1770-100m | |
Motorvermogen | 15KW-6/400 减速箱 | 15KW-6/400 减速箱 | 22KW-6/500 减速箱 | 22KW-6/500 减速箱 | |
Rotatiehoek van het platform | ° | 13 | 13 | 13 | 13 |
Aux-winch voor het opheffen van palen 2 sets | Lange brugcilinder en afstand | φ110/φ70-2800 | φ110/φ70-2800 | φ110/φ70-2800 | φ110/φ80-2800 |
Lange brugstappen | 2800 | 2800 | 2800 | 2800 | |
Korte brugcilinder en afstand | φ125/φ70-1000 | φ125/φ70-1000 | φ125/φ70-1000 | φ125/φ70-1000 | |
Korte brugstappen | 1000 | 1000 | 800 | 800 | |
Langbrugbelastingdruk | 0.028 | 0.028 | 0.028 | 0.028 | |
Korte brugbelastingspanning | 0.029 | 0.029 | 0.029 | 0.029 | |
Schroefregeling | mm | 0-300 | 0-300 | 0-300 | 0-300 |
Legcilinder en slag | mm | Voorzijde φ245/φ160-1100 achterste φ225/φ140-1100 | Voorzijde φ265/φ160-1100 achterste φ225/φ140-1100 | Voorzijde φ265/φ160-1100 achterste φ225/φ140-1100 | Voorzijde φ220/φ180-1100 achterste φ200/φ160-1100 |
Hydraulisch systeem | Motorvermogen (kw) | 30 | 30 | 30 | 30 |
Druk ((Mpa) | 25 | 25 | 25 | 25 | |
Nettogewicht | t | 58 | 60 | 64 | 69 |
Algemene grootte ((L*W*H) | m | 13.5 maal 9.1 maal 25.8 | 13.5 maal 9.1 maal 25.8 | 15 maal 9,1 maal 27.5 | 15 maal 9,1 maal 28.5 |
Vervoer | m | 15 maal 3,58 maal 3.93 | 15 maal 3,58 maal 3.93 | 15 maal 3,58 maal 3.93 | 15 maal 3,58 maal 3.93 |
Toepasselijke hydraulische drukhamer | / | NDY16 en lager | NDY20 en lager | NDY25 en lager | NDY32 en lager |
