Markeren: | Multifunktioneel traceerbaar palenframe,Vervaardiging van de volgende modellen: |
---|

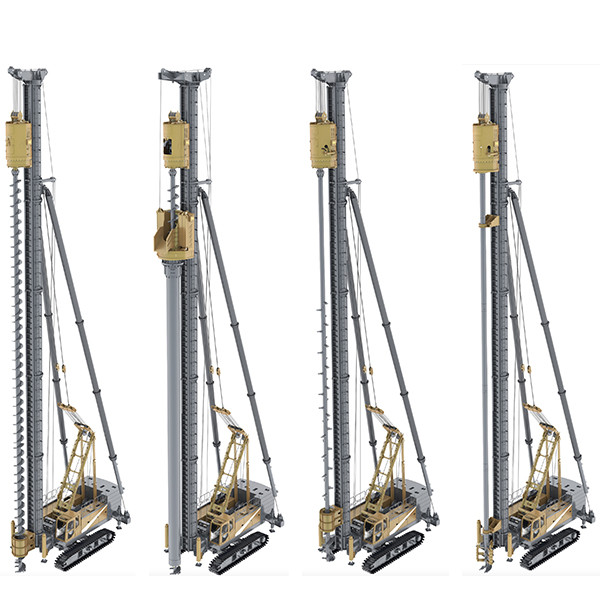

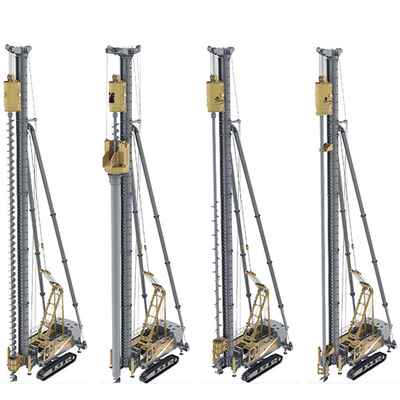

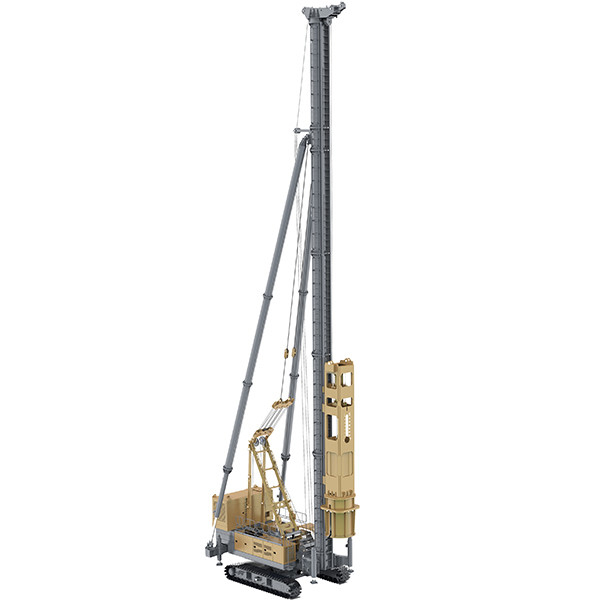

De SU-serie multifunctioneel traceerbare pijlframe is een hydraulisch traceerbare multifunctioneel boorapparaat, onafhankelijk ontwikkeld door HEBEI SINOVO.
Deze boormachine kan worden uitgerust met werktoestellen zoals een lange spiraal,hydraulische hamer/doordringende hamer, eenas/dubbeleas/meerdereas-mixer, enz., om aan de bouwbehoeften van verschillende stapelsoorten, geologie en omgevingen te voldoen.De multifunctionele boormachine SU80 wordt gebruikt in lange spiraalwerkomstandigheden, het oplossen van het technische probleem van de traditionele lange spiraalboringen en de constructie van groutingstapel, die geen rotslagen kunnen binnendringen voor de bouw en die lage boorgediepte hebben.Vooral in complexe formaties zoals hoge achtergrondvullen die gevoelig zijn voor instorting en zand en grind, heeft het duidelijke efficiëntievoordelen en heeft een hoge marktherkenning gekregen.
Kenmerken
1. multifunctionele: kan worden uitgerust met werktoestellen zoals lange spiraal, hydraulische hamer/af de gaten hamer, enkele as/dubbele as/meerdere as mixer, enz., om te voldoen aan de
de bouwbehoeften van de verschillende palensoorten, de geologie en de omgeving;
2- Sterk bouwvermogen: De zuil kan tot 54 meter hoog zijn, met een diepte van 49 meter en een diameter van 1,2 meter,de behoeften van de meeste pijl fundamenten bouw te voldoen;
3De hoge configuratie zorgt voor algemene stabiliteit: het hydraulische systeem gebruikt producten van de beste binnenlandse leveranciers, met een voor- en achterzijde met vier oliecilinders.geoptimaliseerde algemene structurele matching, een groot grondoppervlak en een hoge algemene stabiliteit;
4- Hoge bouwefficiëntie: uitgerust met Dongfeng Cummins-motoren die voldoen aan de nationale IV-emissie-normen, is de bouwkracht sterk;
5- Gemakkelijke en flexibele overgang, lage kosten: het spoorvoertuig maakt het mogelijk om flexibel te lopen en de kosten van het vervoer te verlagen;
6- Hoge betrouwbaarheid van de lier: de dubbele liervallier met een natte koppeling kan de verlaging van de belasting soepel uitvoeren.
Posten | Eenheid | SU180 spoorstapelframe | SU240 op banden geplaatste palenframe | SU120 trackschaal | |
Leider | lengte | m | 42 | 54 | 33 |
De diameter van het vat | mm | Φ914 | Φ1014 | Φ714 | |
Centrale afstand van de Leader-gids | mm | Φ102×600 | Φ102×600 | Φ102×600 | |
Maximale trekkracht | t | 70 | 85 | 50 | |
Stel de hoek van links naar rechts in | . | ± 15 | ± 15 | ± 15 | |
Vooruit- en achterste richting aanpassen | mm | 200 | 200 | 200 | |
Schuine cilinderloop | mm | 2800 | 2800 | 2800 | |
Hoofdwinch | Liftvermogen van een enkel touw | t | 12 | 12 | 8 |
Max. snelheid van het opheffen van het touw | m/min | 41 tot 58 | 30 tot 58 | 30 tot 60 | |
Diameter van het draadtouw | mm | 22 | 22 | 20 | |
De lengte van het draadtouw | m | 620 | 800 | 400 | |
Aux.winch | Liftvermogen van een enkel touw | t | 12 | 12 | 8 |
Max. snelheid van het opheffen van het touw | m/min | 41 tot 58 | 30 tot 60 | 30 tot 60 | |
Diameter van het draadtouw | mm | 22 | 22 | 20 | |
De lengte van het draadtouw | m | 580 | 500 | 400 | |
Liftvermogen van een enkel touw | t | 14 | 14 | / | |
Max. snelheid van het opheffen van het touw | m/min | 38 tot 50 | 38 tot 50 | ||
Diameter van het draadtouw | mm | 22 | 22 | ||
De lengte van het draadtouw | m | 170 | 300 | ||
Liftvermogen van een enkel touw | t | 14 | 14 | 6 | |
Max. snelheid van het opheffen van het touw | m/min | 32 tot 43 | 32 tot 43 | 32 tot 43 | |
Diameter van het draadtouw | mm | 22 | 22 | 16 | |
De lengte van het draadtouw | m | 240 | 300 | 200 | |
Aan boord draaiende snelheid | rpm | 2.7 | 2.7 | 2.5 | |
Motor | Merken | Dongfeng Cummins | Dongfeng Cummins | Dongfeng Cummins | |
Model | L9CS4-264 | L9CS4-264 | B5.9CSIV 190C | ||
Emissienormen | Nationaal IV | Nationaal IV | Nationaal IV | ||
Kracht | kW | 194 | 194 | 140 | |
Nominale snelheid | rpm | 2000 | 2000 | 2000 | |
Volume van de brandstoftank | L | 450 | 450 | 350 | |
Railschassis
|
Breedte: Uitbreiding/contractie | mm | 4900/3400 | 5210/3610 | 4400/3400 |
Spoorwijdte | mm | 850 | 960 | 800 | |
Groundinglengte | mm | 5370 | 5570 | 5545 | |
Loopsnelheid | km/uur | 0.85 | 0.85 | 0.85 | |
Kwalificatie | 30% | 30% | 30% | ||
Gemiddelde druk op de grond | kPa | 177 | 180 | 170 | |
Maximaal loopgewicht | t | 165 | 240 | 120 | |
Tegengewicht | t | 22 | 40 | 18 | |
Totaalgewicht (exclusief kolom en tegengewicht) | t | 62 | 74 | 40 |
