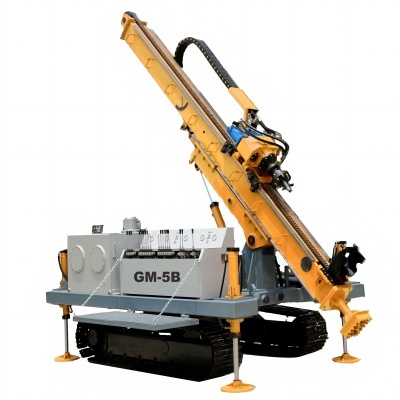

Volledig boorapparaat voor hydraulische techniek van het type GM-5B Crawler

I. Toepassing

1. Ondersteuning van diepe funderingsputten in stedelijke gebieden, ondersteuning van grondnagelwanden, ondersteuning van hellingen van spoorwegen en snelwegen.

2. Anti-drijf ankerstangen, dunne ondergrondse doorlopende wanden en anti-insijpelingswanden bij funderingsbehandeling.

3. Pijpschuurvoeging en waterdichte voeging in tunneltechniek.

4. Rots- en grondexplosiegatenconstructie voor snelwegen, mijnen, waterkrachtdammen, enz.

5. Fundamentversteviging, waterkering en afdichting. techniek, zachte funderingsbehandeling en geologische rampenbestrijding voor diverse industriële en civiele gebouwen zoals spoorwegen, snelwegen, bruggen, wegbeddingen en damfunderingen.

6. Technische constructie van ankerboringen, verticale boringen in het gat, casingboringen en composietboringen met boorstangcasing.

7. Het kan worden gebruikt voor enkele buis- en dubbele buisconstructie van algemene roterende voegtechniek.

II. Belangrijkste kenmerken

1. Het maakt gebruik van volledige hydraulische roterende koptransmissie, traploze snelheidsverandering, hoge boorefficiëntie en lage arbeidsintensiteit.

2. Het hydraulische systeem van de boorinstallatie is stabiel, betrouwbaar en heeft een lange levensduur.

3. De roterende kop maakt gebruik van een hydraulische snelheidsveranderingsmodus en is uitgerust met hoge en lage versnellingen om te voldoen aan de eisen van verschillende formaties en verschillende boorprocessen.

4. De boorinstallatie heeft de functie van zelfbeweging van de rupsbanden, en de apparatuur is gemakkelijk en snel te verplaatsen.

5. De framerotatie maakt gebruik van een draaikranslager met grote diameter. Indien nodig kan de gatpositie gemakkelijk naar de zijkant van de rupsband worden gedraaid voor handmatig werk.

6. De structuur is compact, gecentraliseerde bediening, handig en veilig.

7. De kolom kan telescopisch voor- en achteruit worden bewogen om te voldoen aan de behoeften van ankerconstructie.

8. De standaardconfiguratie maakt gebruik van een enkele klem bij de gatmond en is uitgerust met een speciale sluitgereedschap. Het is handiger om de boorstang te demonteren. Er kan ook een dubbele klem worden gekozen om de arbeidsintensiteit en de bedieningstijd van het laden en lossen van de boorstang te verminderen.

III. Constructiebereik van de boorinstallatie:

1. Het is geschikt voor boren met hoge snelheid en modderslakverwijdering in grond, zand en andere formaties; drievleugelige boorbits en eenvormige boorbits voor boren.

2. Het is geschikt voor lucht-down-the-hole hamerboren en luchtslakverwijdering in rots- en gebroken lagen.

3. Geschikt voor bodemgat hydraulisch hamerboren en modderslakverwijdering in gebroken lagen, zand- en grindlagen en andere lagen met een hoog watergehalte.

4. Boorstangboren en casing composietboren.

5. Enkele buis, dubbele buis, drievoudige buis roterend spuiten, zwaaispuiten, vast spuiten en andere roterende spuitprocessen kunnen worden gerealiseerd (optioneel voor de klant).

6. Het kan worden gebruikt als een complete set apparatuur met de hogedrukvoegpomp, moddermenger, roterend spuiten, zwaaispuiten boorhulpmiddelen, geleider, mondstuk, drievleugelige boorbit, rechte boorbit, composiet boorbit van Xitan Equipment Company.

7. Het kan naadloos worden aangesloten op binnenlandse en buitenlandse boorhulpmiddelen via reductoren.

IV. Belangrijkste technische parameters
