Productomschrijving

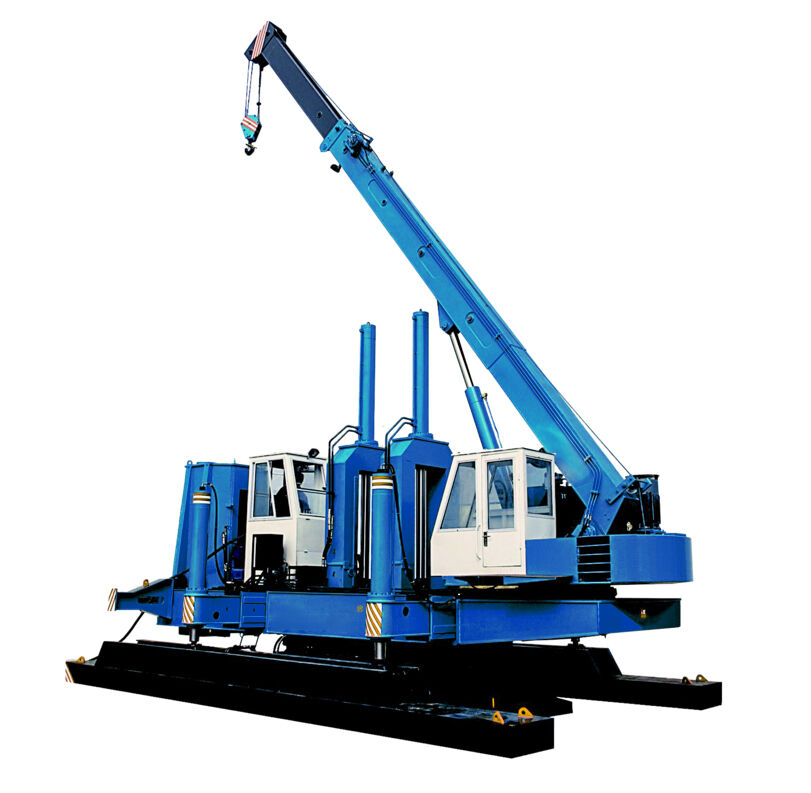

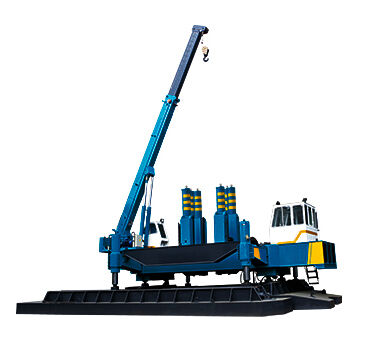

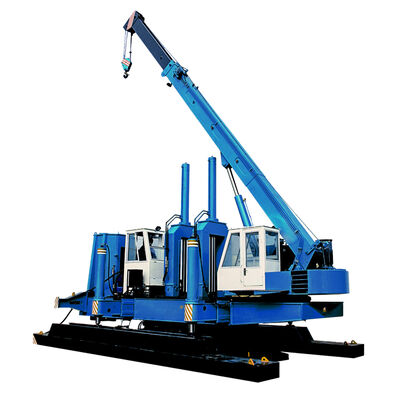

VY-serie Hydraulische statische stapelstuur

Een krachtige bouwstapel, ontworpen voor efficiënt fundamentwerk met geavanceerde hydraulische technologie.

Productoverzicht

De VY-serie hydraulische statische pijldriver is de nieuwste stap in de pijlfundatie technologie.het maakt een soepel en stil drukken van geprefabriceerde palen mogelijk voor snelle zinkenDeze apparatuur biedt een gemakkelijke bediening, een hoge efficiëntie en elimineert geluids- en gasvervuiling tijdens de bouw.

Belangrijkste voordelen zijn minimale bodemverstoringen tijdens het bouwen van de fundamenten, nauwkeurige controle over de bouwomvang en -omvang, uitstekende gebruiksgemak en een superieure bouwkwaliteit.De VY-serie is op grote schaal in meerdere regio's toegepast., met name in de kuststedelijke bouwprojecten en de renovatie van bestaande stenen fundamenten.

Unieke technische kenmerken

Geavanceerde klemmechanisme ontwerp maakt individuele kaak aanpassing om maximaal contact gebied met palen te garanderen, het voorkomen van schade aan palen oppervlakken
Innovatieve zij-/hoekstapelstructuur verbetert de capaciteit van de zij- en hoekstapel, waardoor 60%-70% van de drukkracht van de hoofdstapel wordt bereikt met een superieure prestatie in vergelijking met traditionele hangsystemen
Automatisch klempersysteem voor drukbehoud zorgt voor betrouwbare stapelklemmen en hoge bouwkwaliteit door automatisch hydraulisch vloeistof aan te vullen
Door middel van een drukstabilisatiesysteem op het eindpunt wordt het drijven van de machine bij nominale druk voorkomen, waardoor de bedrijfsveiligheid aanzienlijk wordt verbeterd
Duurzaam loopmechanisme met smeerkop design zorgt voor continue smeer, verlenging van de levensduur van het spoorwiel
Het ontwerp van een hydraulisch systeem met een constant hoog stroomvermogen zorgt voor maximale efficiëntie en prestaties van de stapels

Belangrijkste technische parameters

Parameter	VY128A	VY208A	VY268A	VY368A	VY468A	VY618A	VY728A	VY868A	VY968A	VY1068A	VY1208A
Max. stapeldruk (tf)	128	208	268	368	468	618	728	868	968	1068	1208
Max. opstapelsnelheid (m/min)	6.9	8.9	6.9	6.8	6.1	8.7	7.9	7.4	7.4	8.1	6.7
Min. opstapelingssnelheid (m/min)	1.9	1.3	0.9	1.1	0.9	1.0	0.9	0.9	0.8	0.7	0.6
Opstapelslag (m)	1.6	1.6	1.6	1.6	1.8	1.8	1.8	1.8	1.8	1.8	1.8
Verplaatsing van de slag - lengte (m)	1.6	2.2	3.0	3.0	3.6	3.6	3.6	3.6	3.6	3.6	3.6
Verplaatsing van de slag - horizontaal (m)	0.4	0.5	0.6	0.6	0.6	0.6	0.7	0.7	0.7	0.7	0.7
Draaihoek (°)	12	12	12	10	10	10	8	10	8	8
Verhoging van de slagkracht (mm)	1580	1580	900	1000	1000	1100	1100	1100	1100	1100	1100
Type stapel - Vierkant (mm)	F200-F350	F200-F400	F300-F500	F300-F600	F400-F800	-	-	-	-	-	-
Type stapel - Rond (mm)	F200-F350	F200-F400	F300-F500	F300-F600	F400-F800	-	-	-	-	-	-
Min. Afstand van de zijstapel (mm)	390	750	900	1005	1190	1610	1610	1720	1720	/	/
Min. Hoekstapel afstand (mm)	1100	1400	1370	1480	1660	1785	1785	2055	2055	/	/
Kraan - Max. hefgewicht (t)	8	8	12	12	12	16	16	25	25	25	30
Kraan - Max. stapellengte (m)	13	13	14	14	14	15	15	16	16	16	16
Vermogen - hoofdmotor (kw)	45	45	45	74	74	111	119	135	135	135	135
Vermogen - kraanmotor (kW)	22	22	30	30	30	30	30	45	45	45	45
Algemene afmetingen - Werklengte (mm)	8000	10000	10500	12000	12000	13800	14000	14500	14800	15200	16000
Algemene afmeting - werkwijdte (mm)	4110	4880	6310	6488	7320	8190	8290	8530	8910	9010	9110
Algemene afmeting - Transporthoogte (mm)	3250	3300	3176	3146	3146	3310	3310	3400	3475	3495	3845
Totaal gewicht (t)	130	210	270	370	470	620	730	870	970	1070	1210

label:

Plaats van herkomst:	CHINA
Merknaam:	SINOVO
Certificering:	CE/GOST/ISO9001
Modelnummer:	VY reeks

Min. bestelaantal:	1
Levertijd:	op voorraad
Betalingscondities:	T/T & L/C
