Maximale diameter van de terugtrekkingsbuis: | f 1500 mm Bodem afhankelijk | Max. modderdruk: | 10±0,5 Mpa |
---|---|---|---|

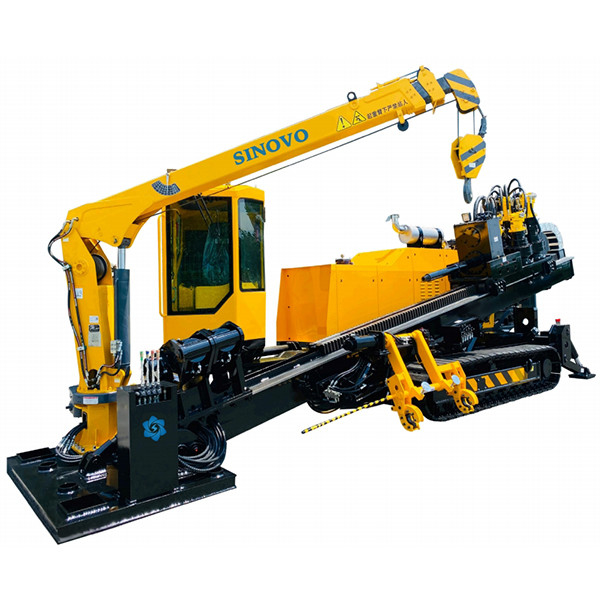

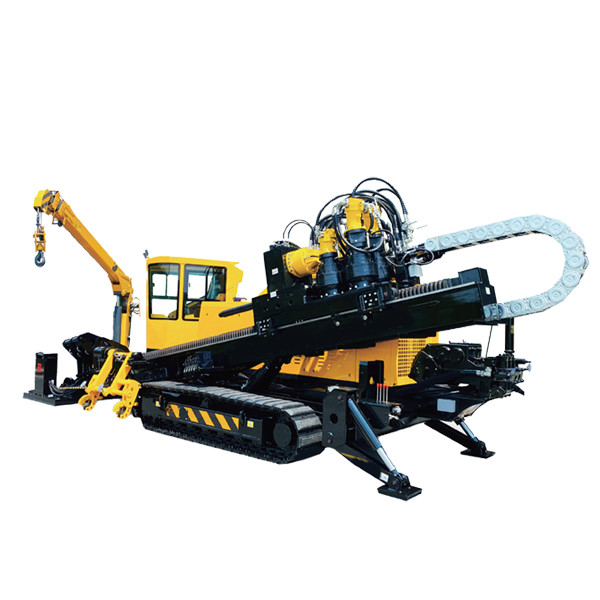

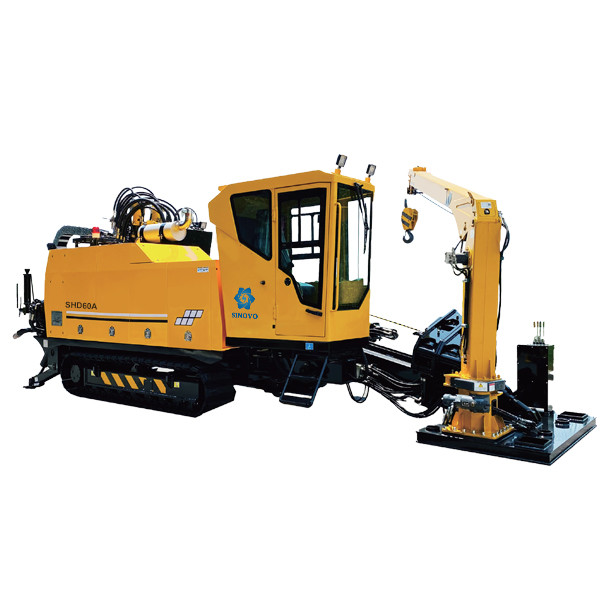

Maximum roterende snelheid: | 120rpm | Productnaam: | SHD60A:Horizontale richtingsboormachine |
Invalhoek: | 11 tot 20° | GROOTTE (L*W*H): | 8120 x 2340 x 2600 mm |
Max. stuwkracht: | 600/1200KN | ||
Markeren: | Horizontale boorapparatuur van 60 m,Horizontale boorapparatuur van 1200KN,Horizontale boorapparatuur van 600KN |
1Het gesloten circuit wordt gebruikt voor zowel rotatie als push & pull, waardoor de werkdoeltreffendheid met 15%-20% toeneemt en 15%-20% energie bespaard wordt in vergelijking met het traditionele systeem.
2De rotatie maakt gebruik van Poclain-motoren, waardoor een stabielere en betrouwbaarder besturing en een snellere reactie mogelijk zijn.
3Het is uitgerust met een Cummins motor gespecialiseerd in machinerie met een hoog vermogen.
4Voor de hoofdbalk wordt een luffingsstructuur met vier staven aangebracht, waardoor het inloophoekbereik aanzienlijk wordt vergroot en de grote hoek en de rigsporen niet van de grond af zijn, waardoor de veiligheidsprestaties verbeteren.
5Het draadloze wandelsysteem zorgt voor de veiligheid van de wandel- en overdrachtshoek en zorgt ervoor dat de grote hoek en de rigspuren niet van de grond zijn, waardoor de veiligheid verbetert.
6De nieuw ontwikkelde omkeerbare manipulator is handig voor het laden en lossen van de boorstaaf, waardoor de arbeidsintensiteit van de werknemers sterk kan worden verminderd en de werkdoeltreffendheid kan worden verbeterd.
7De machine is geschikt voor een boorstaaf van φ 89x3000 mm en past op een matige veldoppervlakte die voldoet aan de eisen van een efficiënte bouw in een klein stadsdeel.
8.De belangrijkste hydraulische componenten zijn afkomstig van de internationale eersteklas hydraulische componentenfabrikant, die de betrouwbaarheid van de productprestaties en veiligheid aanzienlijk kan verbeteren.
9Het elektrische ontwerp is redelijk met een laag falenpercentage, dat gemakkelijk te onderhouden is.
10.Rack & pinion model wordt aangenomen voor push & pull, die zorgt voor een hoge efficiëntie, stabiel werk en gemakkelijk onderhoud.
11.Staal spoor met rubberen plaat kan zwaar worden geladen en lopen op alle soorten wegen.
Motorvermogen | 194/2200 kW | |||||
Max. stuwkracht | 600/1200KN | |||||
Maximale terugtrekkingskracht | 600/1200KN | |||||
Max. koppel | 27000N.M. | |||||
Maximaal toerental | 120 t/min | |||||
Max. bewegende snelheid van het vermogenskopje | 48 m/min | |||||
Maximale vloeistof van de modderpomp | 600 l/min | |||||
Max. modderdruk | 10±0,5Mpa | |||||
Grootte ((L*W*H) | 8120 x 2340 x 2600 mm | |||||
Gewicht | 14T | |||||
Diameter van de boorstaaf | f 89 mm | |||||
Lengte van de boorstaaf | 3 m | |||||
Maximale diameter van de terugtrekkingsbuis | f 1500 mm Bodem afhankelijk | |||||
Maximale bouwlengte | 800 m bodem afhankelijk | |||||
Invalhoek | 11 tot 20° | |||||
Klimhoek | 14° |
- Installatie en inbedrijfstelling ter plaatse
- Opleiding van bedieners en onderhoudpersoneel
- Reguliere onderhouds- en reparatiediensten
- Probleemoplossing en technische bijstand
- Levering van onderdelen en verbruiksartikelen
Onze technische ondersteuning en diensten zijn ontworpen om downtime te minimaliseren en de productiviteit van uw Horizontale Directionele Boormachine te maximaliseren.
