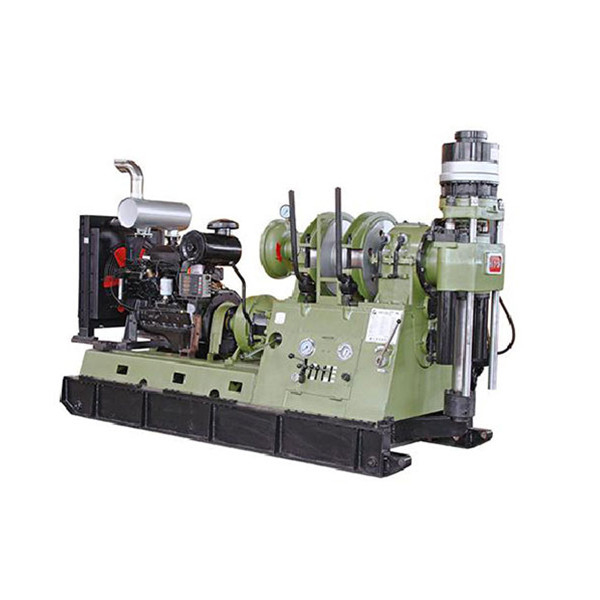

Krachtige XY-5A Hydraulische kernbormachine voor boorprojecten

Techniekkenmerken

(1) De boormachine heeft een groot aantal snelheidsniveaus (8 niveaus) en een redelijk snelheidsbereik, met een hoog koppel bij lage snelheden.met een breed scala aan toepassingen, geschikt voor het boren van diamantenkernen met een kleine diameter, evenals het voldoen aan de eisen van het boren van kernkernen van harde legeringen met een grote diameter en sommige technische boringen.

(2) De boormachine is lichtgewicht en goed afneembaar en kan in elf onderdelen worden verdeeld, waardoor zij gemakkelijk te verplaatsen is en geschikt is voor werkzaamheden in bergachtige gebieden.

(3) De structuur is eenvoudig, de lay-out redelijk en het is gemakkelijk te onderhouden, te onderhouden en te repareren.

(4) De boormachine heeft twee omkeerversnellingen voor een gemakkelijke behandeling van ongevallen.

(5) Het zwaartepunt van de boormachine is laag, stevig vast en het bewegende voertuig is stabiel.

(6) De instrumenten zijn compleet en handig voor de waarneming van verschillende boorparameters.

(7) Het bedieningshandvat is gecentraliseerd, eenvoudig te bedienen en eenvoudig en flexibel.

(8) De modderpomp is zelfstandig aangedreven, met een flexibele vermogensactiviteit en luchthavenopstelling.

(9) Volgens de behoeften van de gebruiker kunnen cirkelvormige slipjes worden geconfigureerd om de touwboorstaaf voor het boren rechtstreeks vast te houden, waardoor de noodzaak van actieve boorstaven wordt weggenomen.

(10) Het hydraulische systeem is uitgerust met een met de hand bediende oliepomp.Verwijder de

de boorwerktuigen in het gat, en boorongevallen te voorkomen.

(11) De lier is uitgerust met een waterrem om tijdens het diepboren een soepel en veilig boren te garanderen.

1.Basisparameters
Boordiepte		1800m ((Φ42mm boorpijp)
		800 m ((Φ73 mm boorpijp)
		1800m ((BQ boorpijp)
		1500m ((NQ boorpijp)
Verticale as rotatiehoek		0° 360°
Buitenafmetingen (lang × breed × hoog)		3500×1300×2175 mm ((montage van elektromotor)
		3700×1300×2175 mm ((Montage van dieselmotoren)
Gewicht van de boormachine (exclusief vermogen)		3420 kg
2.Rotator (indien uitgerust met een 55 kW, 1480 r/min vermogen machine)
Verticale as snelheid	Vooruit naar lage snelheid	98;166;253;340 r/min
	Vooruit naar hoge snelheid	359; 574; 876; 1244 r/min
	Achteruit met lage snelheid	69 r/min
	Achteruit hoge snelheid	238 r/min
Verticale asreis		600 mm
Maximale hefkracht van de verticale as		138.5kN
voedingscapaciteit		93 kN
Maximaal draaiend koppel van de verticale as		5361 N·m
Verticale diameter van de doorloop van de as		92 mm
3.Winch (indien uitgerust met een 55 kW, 1480 r/min vermogen machine)
Maximaal hefvermogen van een enkel touw (eerste laag)		60 kN
Diameter van het draadtouw		18.5 mm
De capaciteit van de trommel		120 m
4.Voertuigbewegingsinrichting
Verplaatsing van de slag van de oliecilinder		600 mm
5.hydraulisch systeem
Werkdruk van het systeem		8MPa
Verplaatsing van de tandwielpomp		20+16 ml/r
6.Boorplatformvermogen
model	Motor Y2-250M-4		YC6B135Z-D20 Dieselmotor
vermogen	55 kW		84 kW
snelheid	1480 r/min		1500 r/min
