Overzicht:

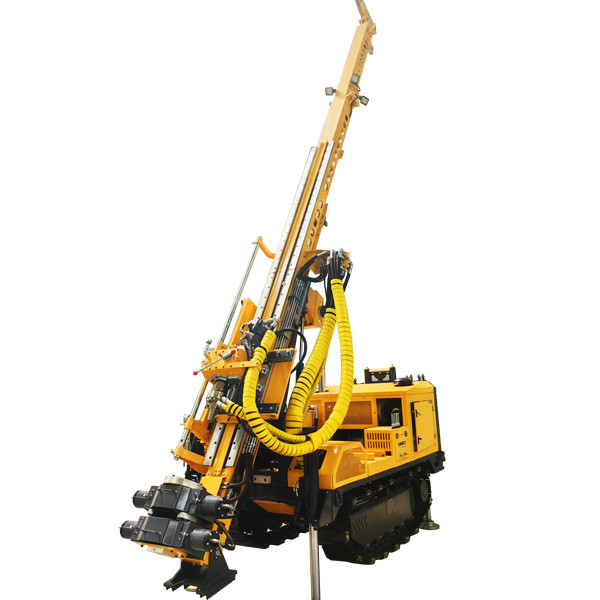

SM75 is een geotechnisch boorapparaat met hydraulische aandrijving voor meerdere doeleinden.geotechnisch boren, geothermische ontwikkeling, minerale exploratie, enz.

De speciaal ontworpen roterende boormast is compact en opvouwbaar/telescopisch.

De hoogwaardige zware sporen zijn op afstand bediend voor wandelen, evenals voor het tillen en laten zakken.

Hoofdkenmerken:

• Het is uitgerust met een hydraulische roterende boventrain en kan, indien nodig, worden gebruikt voor kernbooringen of bodeboringen, booringen voor een enkele buis of booringen voor draden.
• Door middel van geavanceerde technologie kan de rig automatische Standard Penetration Test (SPT) uitvoeren, met een bemonstering diepte van maximaal 50 meter en een SPT-laagdiepte van meer dan 20 meter.De hamerfrequentie kan 50 keer/m bereiken, en de automatische teller maakt onmiddellijke testopname.
• Het telescopische mastsysteem is geschikt voor boorstaven van 1,5 tot 3 meter.
• Het chassis van de crawler kan op afstand worden bediend voor wandelen, tillen en nivelleren, met een hoge manoeuvreerbaarheid.
• Het bodemmonsternemingssysteem kan de oorspronkelijke toestand van het bodemmonster behouden tijdens het uitvoeren van SPT- en zwaartekrachtonderzoekstests.

Opties:

• modderpomp
• Slijmmengsysteem
• Monsternameapparaat
• Automatische hydraulische sleutel met staaf
• Automatische standaardpenetratie-toets (SPT)
• Veranderingscirculatieboorstelsel (RC)

Technische gegevens

Power unHet

Motorvermogen 75 kW,

Type... waterkoel, turbo

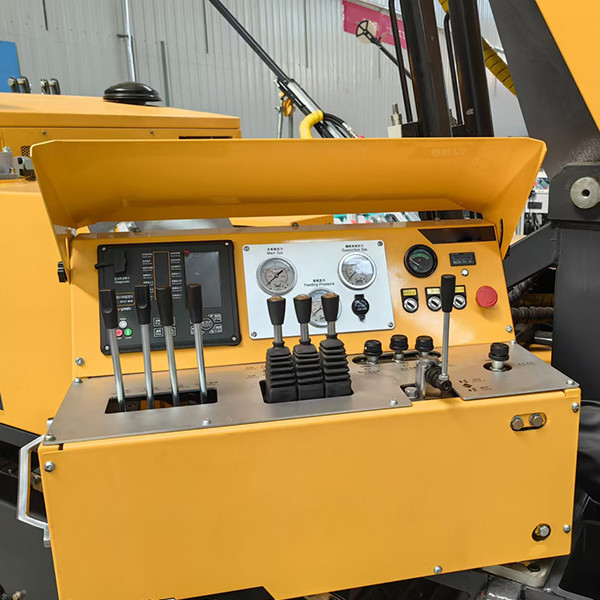

Controle Eenheid

Stroom van de hoofdklep... 100L/m

Stelseldruk... 21 Mpa

Fude Tcnk un- Ikt

Volume... 100 L

Koelmethode Lucht/water

Hydraulische lier

Draadlijnlengte....................................... 400 m, max.

Hydraulische motor 160cc

met een gewicht van niet meer dan 50 kg

Type..................... Hydraulisch open, hydraulisch sluiten

Klemkracht 13 000 KG

Hydraulische sleutel (facultatief)

Schil pomp Eenheid (o(in het Engels)

Aandrijving Hydraulisch

Stroom en druk 100 Lpm,80 bar

Gewicht 2x60 kg

Tschroeven (opt- Ikona.Ik...)

Aandrijving Hydraulisch

Maximale afstamming: 30°

Besturingsmethode....................... Draadloze afstandsbediening

Afmetingen: 1600x1200x400 mm
