Productomschrijving

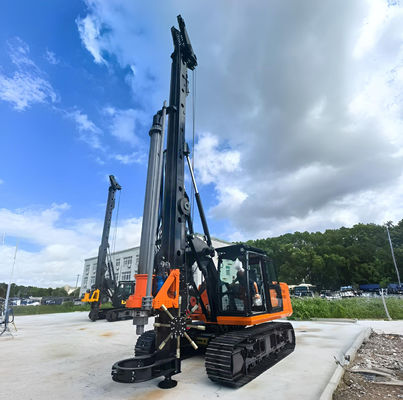

TR60 Rotary Boorinstallatie

De TR60 roterende boorinstallatie is een nieuw ontworpen zelfoprichtende installatie die geavanceerde hydraulische laadtechnologie toepast en geavanceerde elektronische besturingstechnologie integreert. De algehele prestaties van deze roterende boorinstallatie hebben geavanceerde wereldstandaarden bereikt.

De bijbehorende verbeteringen aan zowel de structuur als de besturing maken de structuur eenvoudiger en compacter, de prestaties betrouwbaarder en de bediening gebruiksvriendelijker.

Het is geschikt voor de volgende toepassingen:

Boren met telescopische wrijvings- of in elkaar grijpende Kelly-stang - standaard levering
Boren met CFA-boortoepassing - optioneel

Kenmerken en voordelen van TR60

De maximale snelheid kan 50 tpm bereiken, waardoor het probleem van de moeilijkheid om grond af te voeren voor de constructie van gaten met een kleine diameter volledig wordt opgelost.
De hoofd- en hulplieren bevinden zich allemaal in de mast, waardoor het gemakkelijk is om de richting van het touw te observeren, waardoor de stabiliteit van de mast en de veiligheid van de constructie worden verbeterd.
De Cummins-motor is gekozen om te voldoen aan de emissie-eisen van fase III met economische efficiëntie, milieuvriendelijkheid en stabiele kenmerken.
Het hydraulische systeem neemt het internationale geavanceerde concept over, speciaal ontworpen voor het roterende boorsysteem. Hoofdpomp, motor van de aandrijfkop, hoofdklep, hulpklep, loopsysteem, roterend systeem en de bedieningshendel zijn allemaal importmerken. Het hulpsysteem neemt het lastgevoelige systeem over om de verdeling van de stroom op aanvraag te realiseren. Rexroth-motor en balansklep zijn gekozen voor de hoofdlier.

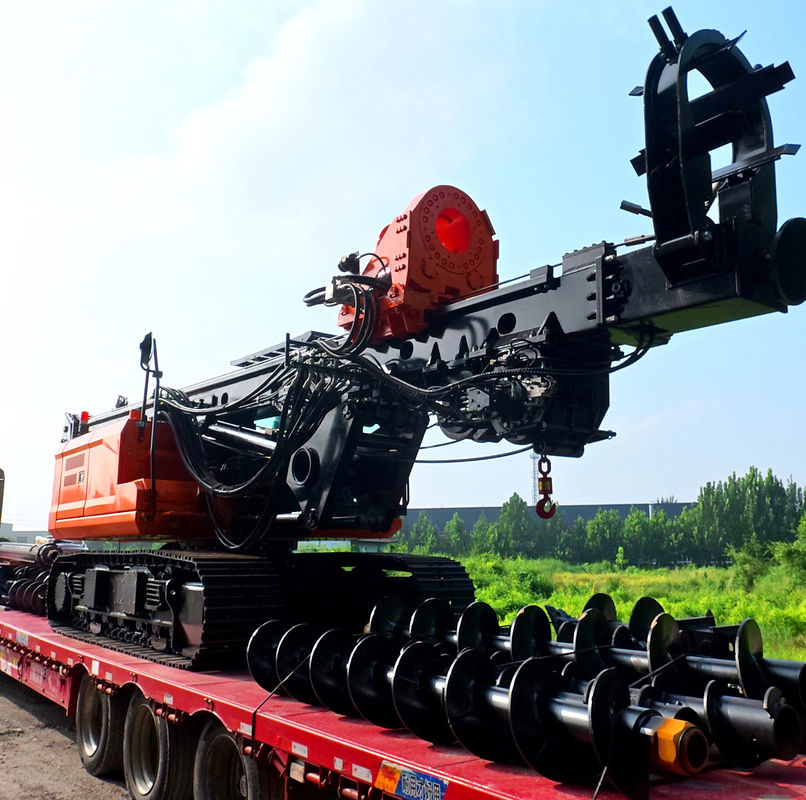

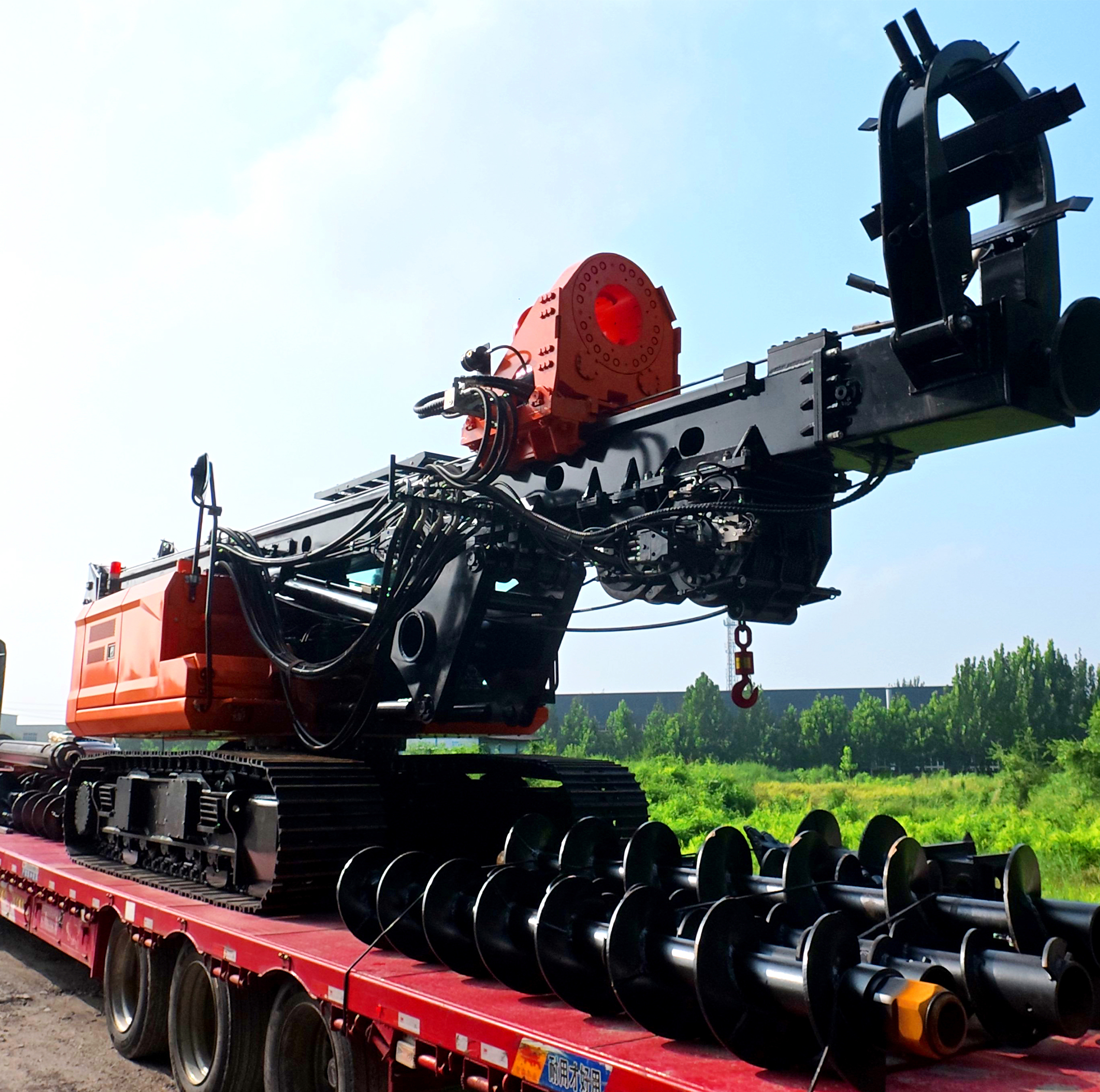

Het is niet nodig om de boorpijp te demonteren voor transport. De hele machine kan samen worden getransporteerd.
Alle belangrijke onderdelen van het elektrische besturingssysteem (zoals display, controller en hellingssensor) gebruiken geïmporteerde componenten van internationale bekende merken en gebruiken luchtconnectoren om speciale producten te maken voor binnenlandse projecten.

TR60 Rotary Boorinstallatie

Technische specificaties

Hoofdparameter	Eenheden	Parameters
Chassis
Motormodel		Weichai WP4.1 of Cummins
Nominaal vermogen/Rotatiesnelheid	kW/rpm	74/2200
Spoorbreedte (marge)	mm	2500
Schoenbreedte	mm	500
Kelly Boorgat
Max. boordiameter	mm	1000
De max. boordiepte	m	21
CFA Boorgat
Max. boordiameter	mm	600
De max. boordiepte	m	12
Roterende aandrijving
Max. uitgaand koppel	kN•m	60
Rotatiesnelheid	rpm	0-55
Max. neerwaartse zuigerduw	kN	80
Max. neerwaartse zuiger trek	kN	80
Max. neerwaartse zuigerslag	mm	2000
Hoofdlier
Max. trekkracht	kN	85
Max. treksnelheid	m/min	50
Draaddiameter	mm	φ20
Hulplier
Max. trekkracht	kN	50
Max. treksnelheid	m/min	30
Draaddiameter	mm	φ16
Masthelling
Vooruit achteruit	°	5
Zijwaarts achteruit	°	±4
Hydraulisch systeem
Max. werkdruk van de hoofdpomp	MPa	30
Hoofdmachine
Totaal werkgewicht	t	17.5
Transporttoestand grootte	mm	9020x2500x3220
Werkingstoestand grootte	mm	5860x2500x10700
Aanbevolen Kelly-stang
Wrijvings-Kelly-stang configuratie		MZ273-4-6
In elkaar grijpende Kelly-stang configuratie		JS273-4-6

De parameters zullen veranderen naarmate de technologie verbetert, en alles is onderhevig aan het eindproduct.
